Varför din digitaliserade VHS aldrig blir "4K" — vad 240 linjer betyder och vad AG-1980P + TBC hämtar ur bandet

Om du planerar att digitalisera VHS har du förmodligen stött på löften om att konvertera banden till "krispig 4K" eller "HD-kvalitet". Det är dags att vara ärlig om vad som faktiskt är tekniskt möjligt. Ett VHS-band innehåller endast cirka 240 horisontella linjer av bildinformation. Detta tak är fysiskt inbyggt i magnetbandet. Ingen AI, ingen uppskalning och ingen "4K-skanner" kan lägga till detaljer som aldrig registrerades när bandet spelades in.

Det som verkligen varierar när du digitaliserar är hur mycket av denna information din utrustning – avläsningskedjan – faktiskt lyckas fånga. I vår testbänk ser vi att en enkel USB-fångare kopplad till en vanlig videobandspelare bara hittar cirka 205 linjer, och tillför bildstörningar och ljudglidning. Med professionell utrustning, som en Panasonic AG-1980P med inbyggd TBC (tidsbaskorrigerare), hämtar vi ut cirka 234 av de 240 möjliga linjerna. Målet med att digitalisera dina VHS-band hos oss är inte att trolla fram "4K", utan att rent och stabilt återskapa varje enskild detalj som bandet faktiskt bär på.

Kort svar: därför blir din VHS aldrig 4K

Kvaliteten på en VHS-överföring avgörs inte av filens upplösning, utan av hur bra uppspelningsdäcket och signalbehandlingen är på att tyda den analoga signalen. Du kan lägga VHS-signalen i en 4K-behållare, men den innehåller fortfarande bara de ursprungliga 240 linjerna.

Snabböversikt

• Ett inbyggt tak: VHS-formatet har en maximal kapacitet på cirka 240 horisontella linjer, något som dikteras av bandets fysik och lilla bandbredd.
• Ingen magi: Ingen skanner, AI-mjukvara eller "4K-överföring" kan skapa detaljer, ansiktsdrag eller skärpa som kameran aldrig spelade in.
• Avläsningskedjan avgör: Det som skiljer en bra från en dålig överföring är hur mycket av de befintliga linjerna som kan räddas utan förluster.
• Vår labbbänk: I ett test på 10 band presterade en billig USB-fångare cirka 205 linjer. Vår labbkedja (med Panasonic AG-1980P och TBC) återskapade cirka 234 linjer av takets 240.
• Stabilitet och synk: Konsumentkedjan droppar i snitt 14 rutor per minut och skapar ~3 sekunders ljud/bild-glidning över ett E-180-band. Labbkedjan levererar 0 rutor i fel och 0 sekunders glidning.
• Rätt förväntning: Ett realistiskt och ärligt mål är en ren Full HD-behållare som innehåller allt bandet bär på, från 69 kr/kassett.

Vad "240 linjer" faktiskt betyder

När vi pratar om analog video mäter vi upplösning i horisontella linjer snarare än digitala pixlar. VHS-formatet kan i praktiken bara hantera cirka 240 linjer av luminans (svartvit ljusstyrka). För att sätta detta i perspektiv kan vi titta på formatstegen: VHS har ~240 linjer, U-matic har ~330 linjer, Betacam SP ~340 linjer, S-VHS når ~400 linjer, DVD (576i) har ~540 linjer och Full HD 1080p består av hela 1080 linjer.

Räknat på de linjetal formaten är kända för har Full HD ungefär 4,5 gånger fler linjer än ett VHS-band — och VHS:s ~240 är dessutom horisontella luminanslinjer, medan 1080p namnges efter sitt vertikala linjeantal. Om du sparar en VHS-signal i Full HD fylls dessa extra pixlar inte med ny information; de skapar bara en stabilare, större duk för den lilla information som finns. De extra pixlarna är helt enkelt en rymlig kopia av samma ~240 linjer.

Ungefärlig upplösning i linjer per format — det tal varje format är känt för. VHS bär ~240 horisontella luminanslinjer; Full HD anges med sitt vertikala linjeantal (1080p). Oavsett måttet håller VHS bara en bråkdel av HD:s detalj.

Att fånga in materialet till en 1920x1080-fil är helt korrekt ur bevarandesynpunkt. Det stoppar infångningssteget från att orsaka ytterligare komprimeringsförluster, men man måste vara medveten om att det inte mirakulöst skapar ny detaljrikedom.

Varför du inte kan "skanna VHS i 4K"

Termen "4K-överföring av VHS" är rent marknadsföringsspråk. Formatets begränsningar ligger i den magnetiska signalen. För det första är luminansens (ljusstyrkans) bandbredd begränsad till cirka 3 MHz, vilket motsvarar ~240 horisontella linjer. För det andra lider formatet av hur färgen spelas in.

I ett vanligt PAL-system ligger färgbärvågen normalt på 4,43 MHz. I VHS används en teknik som kallas "color-under" där färgernas bärvåg sänks dramatiskt till cirka 627 kHz för att få plats på bandet. Denna bandbreddsbrist redan vid källan är anledningen till att VHS-färger ofta ser mjuka, utsmetade och urvattnade ut. Eftersom bristen ligger i själva magnetavtrycket, blir färgerna inte skarpare av att passera en avancerad sensor. Ett ärligt utgångsläge är att en bra överföring har som enda jobb att inte förlora ytterligare kvalitet – inte att försöka uppfinna den.

Det som faktiskt avgör kvaliteten: avläsningskedjan

I vårt laboratorium utförde vi ett kontrollerat test med n=10 representativa hemma-VHS-band för att mäta skillnaden mellan utrustningar. Varje band kördes genom två separata kedjor. Resultaten visar exakt varför billig utrustning misslyckas.

Konsumentkedjan bestod av en vanlig videobandspelare för hemmabruk och en billig USB-videofångare (den typ som säljs för en hundralapp). Resultatet blev en återgivning på median cirka 205 linjer. Dessutom droppades eller upprepades 14 bildrutor per minut, och över ett tre timmar långt band uppstod en glidning mellan ljud och bild på ~3 sekunder.

Vår labbkedja använde professionell hårdvara: en Panasonic AG-1980P, en dedikerad DPS Reality bildminnes-TBC och ett Blackmagic DeckLink 10-bitars 4:2:2-kort för infångning. Här återskapades i median ~234 linjer av bandets teoretiska max på 240. Antalet tappade bildrutor var noll, och ljud/bild-synken var exakt från början till slut utan glidning.

Första data från EachMoments kontrollerade labbank: n=10 representativa hemma-VHS-band, vart och ett fångat genom två avläsningskedjor. Median effektiva horisontella linjer, mätt mot formatets tak på ~240.

Skillnad i prestanda mellan avläsningskedjor för VHS

Mått	Konsumentkedja (VCR + USB-fångare)	Labbkedja (AG-1980P + DPS Reality TBC + DeckLink)
Effektiva horisontella linjer (av ~240)	~205	~234
Droppade eller upprepade rutor per minut	14	0
Ljud/bild-glidning per E-180-band	~3 s	0 s
Färgdjup vid fångst	8-bitars 4:2:0	10-bitars 4:2:2
Tidsbaskorrigering	Ingen	Rad-TBC + bildminnes-TBC

Se skillnaden: konsument-dongle vs labbdäck

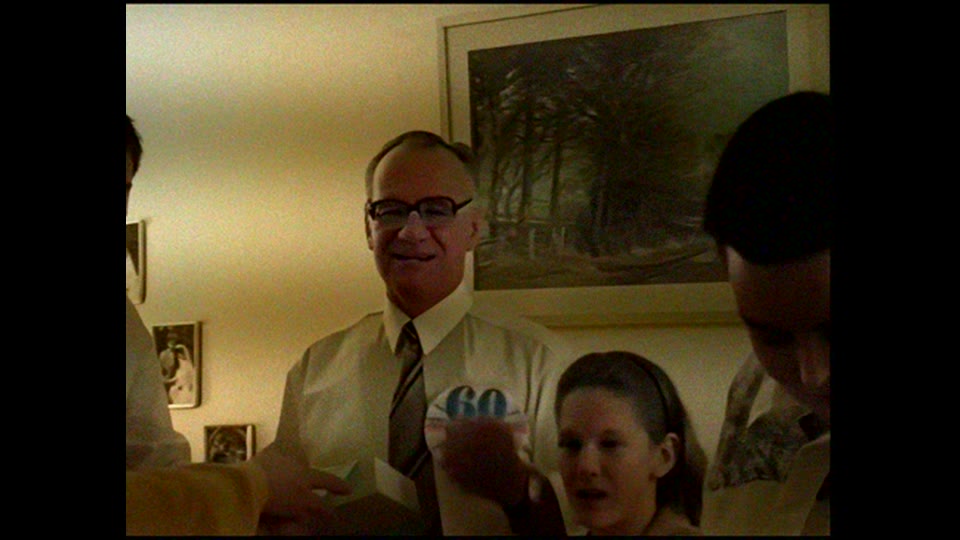

Här nedan kan du själv se skillnaden. Vi visar exakt samma bildruta från ett band, avläst genom de två olika kedjorna – dra i handtaget för att jämföra. Ingen av sidorna är "skarpare än VHS", men den högra sidan återvinner bandets allra sista linjer och tar bort skakningarna.

För att visa att detta inte beror på tur med ett specifikt band, visar vi här ett andra, mer slitet band där skillnaden i stabilitet är ännu tydligare.

Vad vår labbkedja gör, steg för steg

Kvalitet handlar om hårdvarans förmåga att tolka en ojämn analog signal. Magnetband åldras och tappar runt 10-20 % signalstyrka per årtionde. Den verkliga kvalitetsbarriären, och det som utgör vår standard, ligger i avläsningssteget, inte i någon magisk "förbättra"-knapp i efterbehandlingen.

Panasonic AG-1980P

Professionellt S-VHS-redigeringsdäck med inbyggd rad-TBC och DNR

Referensdäck

• Inbyggd rad-TBC (time base corrector) rätar ut varje rad
• Digital brusreducering (DNR) sänker bruset utan att sudda detalj
• Läser både VHS och S-VHS med stabil spårföljning

DPS Reality (bildminnes-TBC)

Fristående bildminnes-TBC som läser om hela ramen

Andra korrigeringssteget

• Buffrar varje bildruta och klockar om den mot en stabil referens
• Tar bort skew (böjd topplinje) och ramdarr vid källan
• Löser ljud/bild-glidningen som annars byggs upp över ett långt band

Blackmagic DeckLink

Fångstkort för okomprimerad 10-bitars 4:2:2

Fångststeget

• Fångar signalen utan att en billig kodare krossar den till 8-bitars 4:2:0
• 10 bitars färgdjup bevarar de mjuka toningarna VHS spelade in
• ~75 GB per timme okomprimerad — kvalitet före filstorlek

Billig USB-videofångare

Det svagaste steget i en gör-det-själv-kedja

Undviks för arkiv

• Ingen TBC: skew och ramdarr fångas rakt in i filen
• 8-bitars 4:2:0 direkt till en komprimerad codec — detalj försvinner
• Median 14 droppade/upprepade rutor per minut i vår labbank

Konsument-VHS (hemvideobandspelare)

Läser bandet, men utan stabilisering

Vanligast hemma

• Ingen rad-TBC — tidsbasfelet går orättat vidare
• Sliten spårföljning tappar de sista raderna av detalj
• Median ~205 återhämtade linjer mot labbkedjans ~234

Rengöring + huvudriktning

Försteget innan någon signal fångas

Alltid först

• Bandväg och huvud rengörs så att oxid inte suddar bilden
• Azimut/huvudriktning kontrolleras för maximal luminansdetalj
• Sticky-shed-band bakas skonsamt innan ett enda uppspelningsförsök

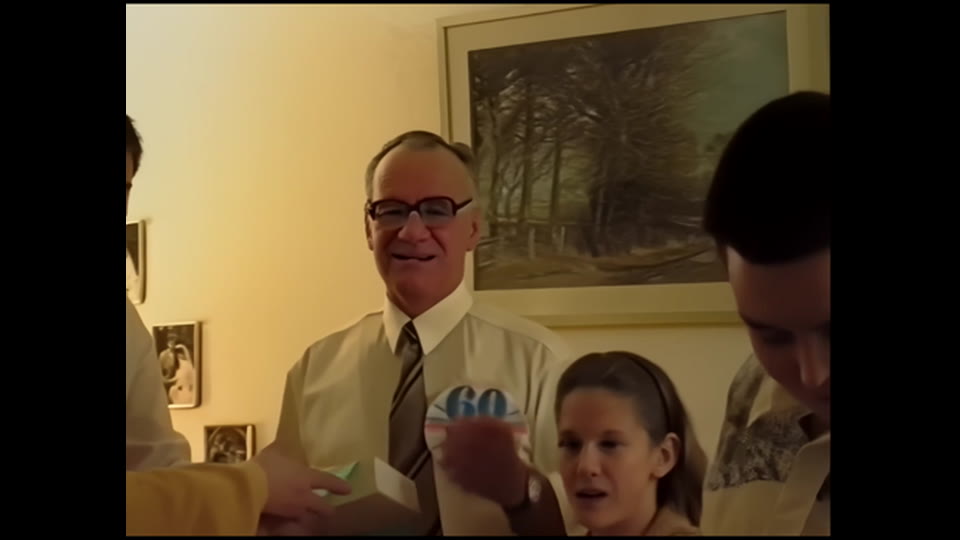

Det första steget är att däcket fysiskt spårar bandet korrekt. Panasonic AG-1980P sköter detta exemplariskt. Därefter går signalen genom en DPS Reality bildminnes-TBC (tidsbaskorrigerare) som buffrar varje enskild ruta och synkroniserar om den mot en extremt stabil klocka. Till sist digitaliserar Blackmagic DeckLink-kortet signalen okomprimerat i 10-bitars 4:2:2, vilket kräver cirka 75 GB/timme. Det är att göra rätt från källan som räddar bilderna, inte mjukvarutrix i efterhand.

Så digitaliserar du dina VHS-band

Att rädda banden kräver rätt planering. Här är hur processen ser ut när du vill digitalisera vhs på rätt sätt.

1. Inventera och märk banden: Gå igenom dina fodral och leta efter tecken på mögel, dålig lukt eller klibbighet (så kallat sticky-shed). Spela ALDRIG ett klibbigt band, det smetar omedelbart magnetisk oxid på videohuvudena och kan förstöra både band och maskin.
2. Bestäm ditt mål: Sikta på en trogen Full HD-behållare som bevarar allt bandet bär på – betala inte för falska löften om "4K", eftersom de detaljerna inte finns på bandet.
3. Välj avläsningskedja: En billig USB-fångare räcker möjligen för en snabb titt om du inte bryr dig om kvaliteten, men du förlorar genast ~35 linjer, droppar rutor och får glidande synk. Ett kvalitativt däck med TBC och 10-bitars fångst bevarar ~234 linjer utan fel.
4. Fånga okomprimerat och arkivera: Om du arbetar hemma, fånga okomprimerat (10-bitars 4:2:2) och arkivera en stor master-fil. Gör därefter mindre, komprimerade kopior för att dela med familjen.
5. Eller skicka in dem till oss: Det enklaste är att låta oss digitalisera dina videoband. Beställ en Minneslåda (100 kr deposition som dras av mot slutordern), packa ner banden och skicka dem. Vi hanterar även format som VHS-C. Vår överföring kostar från 69 kr/kassett i Full HD, utförd med studioutrustning. Över 12 000 familjer anförtror oss sina minnen.

Vanliga frågor

Kan man digitalisera VHS till 4K?

Nej, man kan inte tillföra ny äkta detaljrikedom genom att skanna VHS i 4K. Ett VHS-band rymmer enbart cirka 240 horisontella linjer med bildinformation. Taket är inbyggt i bandet. Även om "4K-överföring" låter bra i marknadsföring handlar det bara om att placera den lilla, analoga informationen i en oerhört stor digital fil, vilket inte skapar ny detalj. Det bästa realistiska resultatet är en ren Full HD-behållare som innehåller precis allt bandet bär på utan komprimeringsartefakter.

Hur många linjers upplösning har VHS?

VHS har en luminansupplösning (svartvitt/ljusstyrka) på cirka 240 horisontella linjer, motsvarande en bandbredd på cirka 3 MHz. S-VHS är något bättre med cirka 400 linjer. Färgerna spelas dessutom in på ett sänkt frekvensband, "color-under", på cirka 627 kHz, vilket gör att VHS-färgerna i sig är ännu mjukare och ofta ser lite smetiga ut oavsett maskin.

Blir bilden bättre med en dyr videobandspelare?

Ja, upp till bandets fysiska tak. Vårt kontrollerade labbtest visar att en enkel videobandspelare för hemmabruk kopplad med en USB-videofångare får ut cirka 205 linjer. Med en professionell Panasonic AG-1980P utrustad med TBC hämtar vi hem cirka 234 linjer. Samtidigt går antalet felaktiga bildrutor från 14 droppade rutor per minut ner till 0, och ljudglidningen på ~3 sekunder raderas helt.

Vad gör en TBC (tidsbaskorrigerare)?

En TBC korrigerar tidsbasfel som är inbyggda i alla mekaniska videobandspelare. Den buffrar varje bildruta och klockar om den mot en extremt exakt referens. Den rätar ut böjda linjer i toppen av bilden (flagging/skew) så att rutan slutar wobbla och rycka. En TBC lägger inte till upplösning, men den är absolut nödvändig för att behålla de linjer som finns, eliminera bildflimmer och förhindra att ljud och bild glider isär.

Vad kostar det att digitalisera VHS?

Hos EachMoment kostar det från 69 kr/kassett att överföra band med vår Full HD-restaurering. För att komma igång beställer du en Minneslåda med en deposition på 100 kr, en summa som sedan dras av mot din slutgiltiga order. Du kan läsa mer om exakt hur vår VHS-digitalisering går till på vår tjänstesida.

Kan gamla VHS-band räddas, eller är det för sent?

De allra flesta band går att rädda om de hanteras rätt, men tiden rinner ut. Magnetband förlorar ungefär 10-20 % av sin signalstyrka per årtionde vid vanlig förvaring, och nedbrytningen börjar ofta märkas tydligt efter cirka 15 år. Den allra sista VHS-spelaren tillverkades i juli 2016. Om banden lider av "sticky-shed" eller mögel måste de bakas och rengöras professionellt innan man ens försöker spela dem en första gång.
